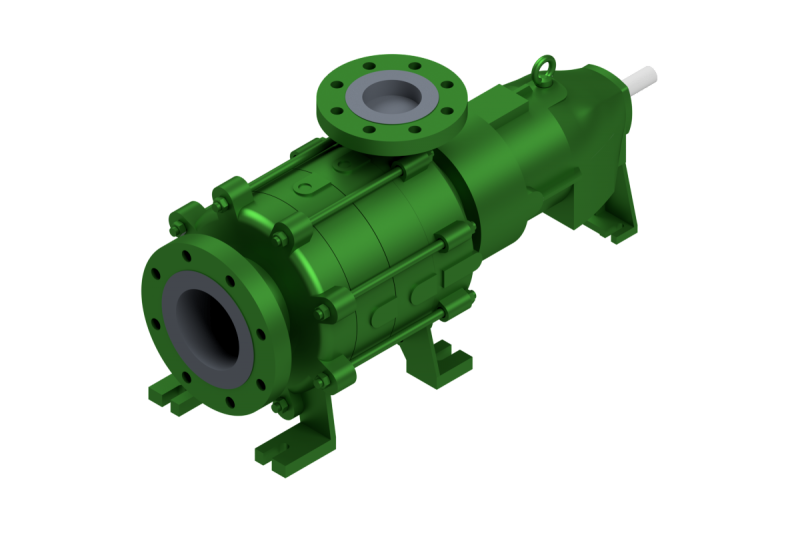

HZSMAR

Pompe centrifuge multicellulaire, auto-amorçante, à un ou plusieurs étages, à couplage magnétique, à aspiration axiale, de conception renforcée

Description

La pompe HZSMAR est une pompe centrifuge multicellulaire, auto-amorçante, à un ou plusieurs étages, à couplage magnétique, à aspiration axiale, de conception renforcée.

Le convoyeur de gaz fonctionne sur le principe d’une pompe à canal latéral. Dans la production de gaz, un retour du gaz est réalisé en phase liquide en augmentant la pression dans l’étage à canal latéral.

La pompe possède un accouplement à aimant permanent et la cloche de confinement isole hermétiquement le fluide de l’extérieur. La chaleur générée par les pertes par courants de Foucault est dissipée par un système de circulation interne.

La rotation et le guidage de l’arbre de la pompe sont assurés par paliers lisses en SiC, et l’arbre d’entraînement est monté dans des roulements à rouleaux lubrifiés à l’huile.

La compensation de poussée axiale se fait par un disque de décharge double face dont les chambres de refoulement sont sollicitées à la fois par le côté pression de la pompe et par la pression du premier étage.

  • Carburants aviation
  • Chimie
  • Dépôts pétroliers & stockages liquides
  • Énergie renouvelable / génie environnemental
  • Marine
  • Offshore
  • Oil & Gas
  • Pétrochimie
  • Type de pompe : Pompes multicellulaires
  • Débit max : 600 m³/h (en fonction de la taille de pompe et de la vitesse de rotation)
  • HMT max : 500 m (en fonction de la taille de pompe et de la vitesse de rotation)
  • Pression de service : 16 bar (supérieure sur demande)
  • Température : 100°C (supérieure sur demande)
  • Vitesse de rotation : 3500 tr/min
  • Étanchéité : Couplage magnétique
  • Axe : Horizontal
  • Auto-amorçage : Oui
  • Palier : Palier(s) lisse(s), Roulement(s)
  • Lubrification : Huile
  • Matériaux : Acier austénitique, alliage Nickel, Duplex, fonte à graphite sphéroïdal / acier moulé
  • Standards : API 682, ISO 15783
  • ATEX : Catégorie 2 / Zone 1
