Description

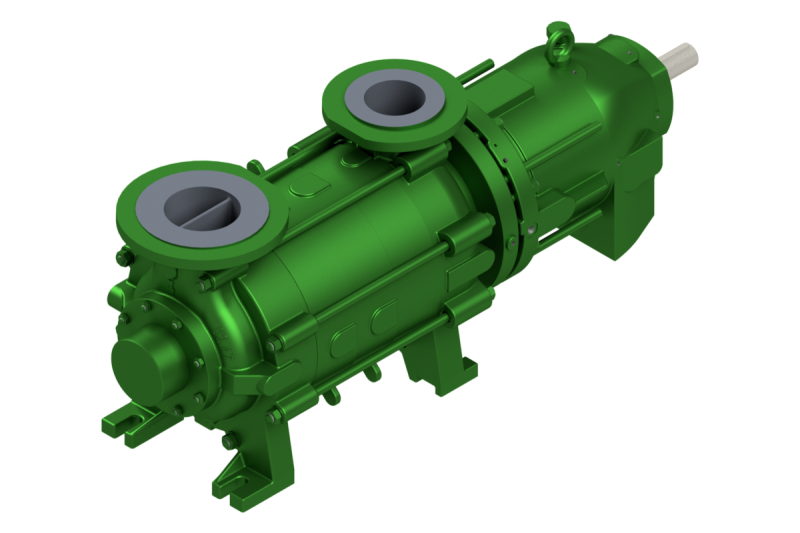

La pompe HZSMR est une pompe centrifuge multicellulaire, auto-amorçante, à un ou plusieurs étages, à couplage magnétique, de conception renforcée.
Le principe de purge d’air est celui d’une pompe à canal latéral. Au démarrage, air et liquide constituent un mélange dans le conduit d’aspiration, dans lequel l’air sera purgée progressivement vers le conduit de refoulement. Par sa position côté refoulement, l’étage d’auto-amorçage assure ainsi une purge complète de l’air initialement présent dans le conduit d’aspiration, ainsi que dans le corps de pompe.
La pompe possède un accouplement à aimant permanent et la cloche de confinement isole hermétiquement le fluide de l’extérieur. La chaleur générée par les pertes par courants de Foucault est dissipée par un système de circulation interne.
La rotation et le guidage de l’arbre de la pompe sont assurés par paliers lisses en SiC, et l’arbre d’entraînement est monté dans des roulements à rouleaux lubrifiés à l’huile.
La compensation de poussée axiale se fait par un disque de décharge double face dont les chambres de refoulement sont sollicitées à la fois par le côté pression de la pompe et par la pression du premier étage.
