NCR

Pompe monocellulaire à volute, à un étage, à garniture(s) mécanique(s), version OH2, conformité API 610

Description

La pompe NCR est une pompe monocellulaire à volute, à un étage, conforme à la norme API 610, conception OH2.

Le corps de pompe possède des supports moulés robustes, pour une suspension d’essieu central, ainsi qu’un conduit de vidange soudé

avec bride.

L’arbre de pompe est guidé dans un roulement à rouleaux cylindriques, et une paire de roulements à billes à contact oblique dans une conception dos à dos.

La chambre d’étanchéité est conçue de manière à pouvoir installer des garnitures mécaniques conforme à la norme API 682.

  • Dépôts pétroliers et stockages liquides
  • Offshore
  • Oil & Gaz
  • Pétrochimie
  • Type de pompe : Pompes monocellulaires à volute

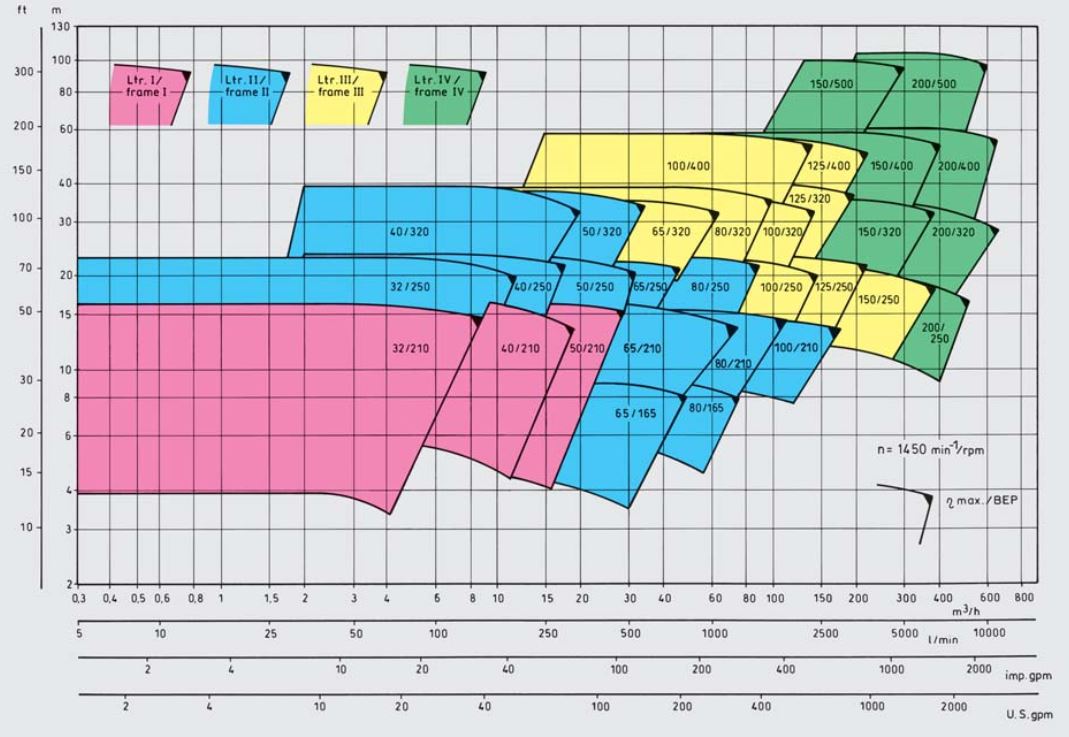

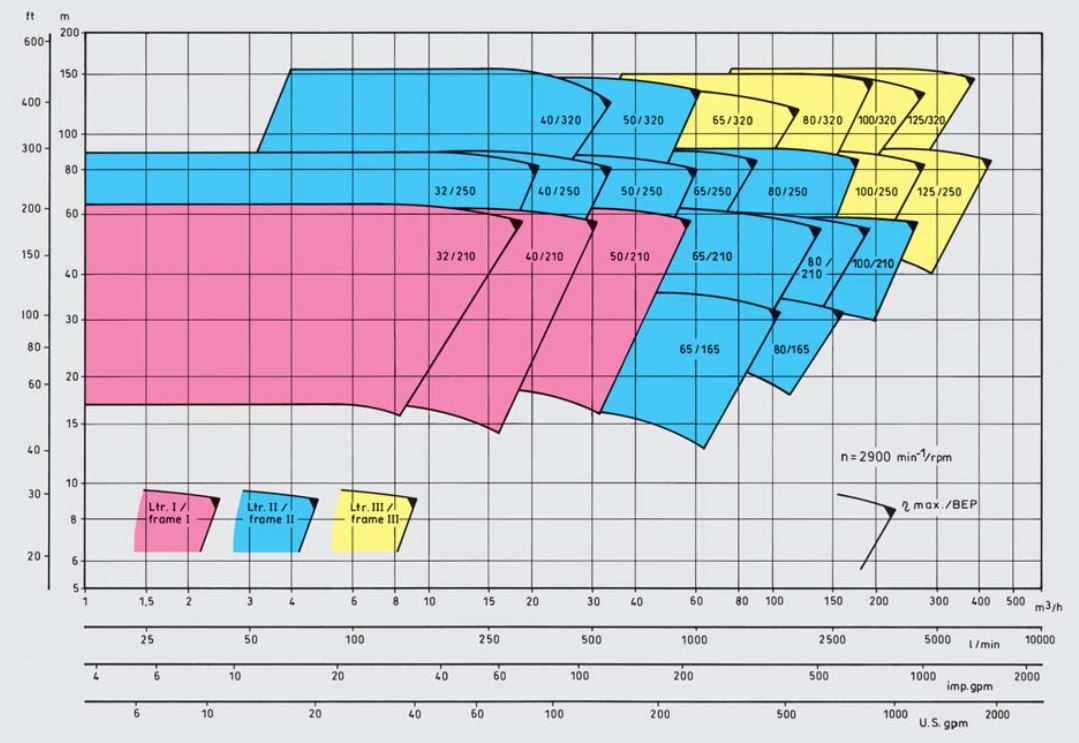

  • Débit max : 1400 m³/h (en fonction de la taille de pompe et de la vitesse de rotation)
  • HMT max : 250 m (en fonction de la taille de pompe et de la vitesse de rotation)
  • Pression de service : 40 bar (supérieure sur demande)
  • Température : 250°C (supérieure sur demande)
  • Vitesse de rotation max : 3500 tr/min
  • Étanchéité : Garniture(s) mécanique(s)
  • Axe : Horizontal
  • Auto-amorçage : Non
  • Palier : Roulement(s)
  • Lubrification : Huile
  • Matériaux : Acier austénitique, alliage Nickel, Duplex, fonte à graphite sphéroïdal / acier moulé
  • Standards : API 610
  • ATEX : Catégorie 2 / Zone 1
