NMB

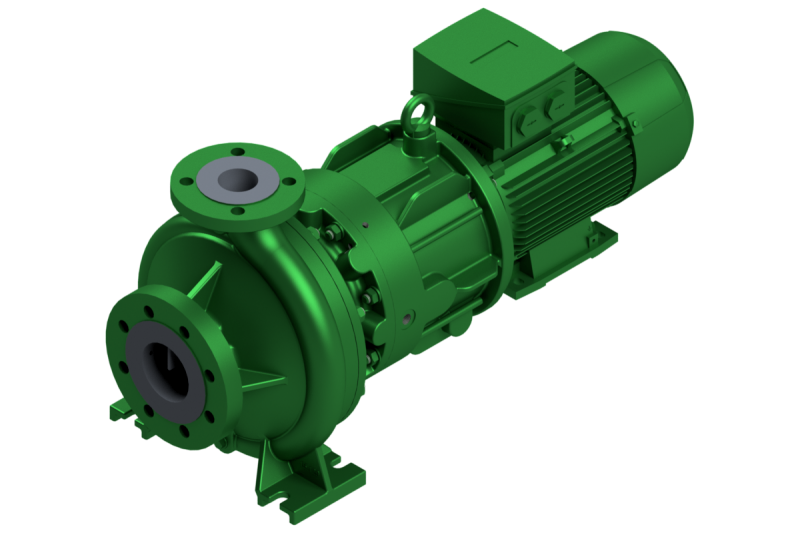

Pompe monocellulaire à volute, à un étage, standard PN16, à couplage magnétique, conformité ISO 2858, de conception monobloc

Description

La pompe NMB est une pompe monocellulaire à volute, standard PN16 avec des dimensions de boîtier conformes à la norme ISO 2858, à  couplage magnétique.

La pompe possède un accouplement à aimant permanent et la cloche de confinement isole hermétiquement le fluide de l’extérieur. La chaleur générée par les pertes par courants de Foucault est dissipée par un système de circulation interne.

La rotation et le guidage de l’arbre de la pompe sont assurés par paliers lisses en SiC.

La compensation de la poussée axiale se fait par des trous de décharge.

Le montage direct du moteur d’entraînement élimine les roulements supplémentaires et l’accouplement mécanique.

En plus de la version standard, les constructions spéciales suivantes sont disponibles :
– Corps de pompe avec enveloppe de réchauffage
– Version à roue ouverte (pour fluides chargés)
– Inducer

  • Carburants aviation
  • Chimie
  • Dépôts pétroliers & stockages liquides
  • Énergie renouvelable / génie environnemental
  • Marine
  • Offshore
  • Oil & Gas
  • Pétrochimie
  • Type de pompe : Pompes monocellulaires à volute
  • Débit max : 300 m³/h (en fonction de la taille de pompe et de la vitesse de rotation)
  • HMT max : 250 m (en fonction de la taille de pompe et de la vitesse de rotation)
  • Pression de service : 16 bar (supérieure sur demande)
  • Température : 200°C (supérieure sur demande)
  • Vitesse de rotation : 3500 tr/min
  • Étanchéité : Couplage magnétique
  • Axe : Horizontal
  • Auto-amorçage : Non
  • Palier : Palier(s) lisse(s)
  • Matériaux : Acier austénitique, alliage Nickel, Duplex, fonte à graphite sphéroïdal / acier moulé
  • Standards : ISO 15783
  • ATEX : Catégorie 2 / Zone 1
